YSPBB直线管轴 两侧内螺纹型

材料・公差

>
YSPBB
D公差 g6
材料SUJ2
高频淬火（仅D部分） 硬度HRC60以上

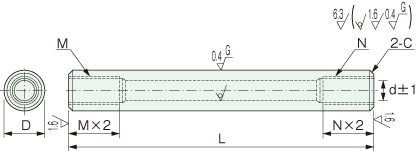

YSPBB パイプ リニアシャフト 両側めねじ

形式

YSPBB パイプ リニアシャフト 両側めねじ
形式 Dg6 L
以1mm为单位来指定		 d M（粗牙）・N（粗牙）
选择		 C
YSPBB 6 −0.004
−0.012		 20〜600 2 3                     0.5
8 −0.005
−0.014		 20〜800 3   4 5
10 20〜800 4     5 6
12 −0.006
−0.017		 20〜1000 6         8
13 25〜1000 7           10
16 30〜1200 8           10 12
20 −0.007
−0.020		 30〜1200 10             12 16
20 30〜1200 14               16       1.0
25 35〜1200 15                 20
30 35〜1500 16                 20
35 −0.009
−0.025		 35〜1500 19                   24
40 50〜1500 20                   24 30
50 65〜1500 26                     30

追加工

外径公差变更 L尺寸公差变更 带扳手槽加工 平切加工
g5・h5 LCK HCA・HCB DCA・DCB
外径公差变更
指定方式
g5或者h5
D g5 h5
许可公差(㎜)
6 -0.004
-0.009 		0
-0.005
8 -0.005
-0.011 		0
-0.006
10
12 -0.006
-0.014 		0
-0.008
13
15
16
20 -0.007
-0.016 		0
-0.009
25
30
35 -0.009
-0.020 		0
-0.011
40
50
L尺寸公差变更
指定方式
LCK
  • L<200的时候L±0.03
  • 200≦L<500的时候L±0.05
  • L≧500的时候L±0.1
  • 使用LCK时，可以以0.1 mm为单位来指定L
 外径部分有进行扳手槽加工
指定方式
HCA10・HCB8
HCA:从左外径端面开始的位置
HCB:从右外径端面开始的位置
  • HCA、HCB以1mm为单位来指定
    HCA+U≦L
    HCB+U≦L
    HCA=0 or HCA≧1
    HCB=0 or HCB≧1
D W U
6 5 8
8 7
10 8
12 10 10
13 11
16 14
20 17
25 22
30 27 15
35 30
40 36 20
50 41
外直径进行平切加工
指定方式
DCA10/A8・DCB20/B10
DCA:从左外径端面开始的位置
DCB:从右外径端面开始的位置
  • DCA、DCB以1mm为单位来指定
    DCA+A≦L
    DCB+B≦L
    DCA=0 or DCA≧1
    DCB=0 or DCB≧1
  • A(B)≦3×D
    A(B)以1mm为单位来指定

D H
6〜16 1
20〜40 2
50 3

订单的形式

形式ーDー(d)ーLーMーNー追加工(g5,h5,LCK,HCA,HCB,DCA,DCB)
YSPBBー20ー(14)ー650ーM16ーN16ーLCKDCB20/B10
