YSPAA 直线管轴 直线型
材料・公差
| YSPAA | |
|---|---|
| D公差 | g6 |
| 材料 | >SUJ2 |
| 高频淬火（仅D部分） | 硬度HRC60以上 |

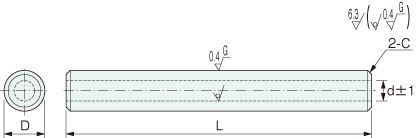

形式
| 形式 | Dg6 | L 以1mm为单位来指定 |
d | C | |
|---|---|---|---|---|---|
| YSPAA | 6 | −0.004 −0.012 |
20〜500 | 2 | 0.5 |
| 8 | −0.005 −0.014 |
20〜500 | 3 | ||
| 10 | 20〜600 | 4 | |||
| 12 | −0.006
−0.017 |
20〜1000 | 6 | ||
| 13 | 25〜1000 | 7 | |||
| 16 | 30〜2000 | 8 | |||
| 20 | −0.007 −0.020 |
30〜2000 | 10 | 1.0 | |
| 20 | 30〜2000 | 14 | |||
| 25 | 30〜3000 | 15 | |||
| 30 | 35〜3000 | 16 | |||
| 35 | −0.009 −0.025 |
35〜3000 | 19 | ||
| 40 | 50〜3000 | 20 | |||
| 50 | 65〜3000 | 26 | |||
※因为外径D20的内径d分别为10和14，所以请务必指定d的范围。
追加工
| 外径公差变更 | L尺寸公差变更 | 带扳手槽加工 | 平切加工 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
|
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| g5・h5 | LCK | HCA・HCB | DCA・DCB | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 外径公差变更 指定方式 g5或者h5
|
L尺寸公差变更 指定方式 LCK
|
外径部分有进行扳手槽加工 指定方式 HCA10・HCB8 HCA:从左外径端面开始的位置 HCB:从右外径端面开始的位置
|
外直径进行平切加工 指定方式 DCA10/A8・DCB20/B10 DCA:从左外径端面开始的位置 DCB:从右外径端面开始的位置
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
订单的形式
| 形式 | ー | D | ー | (d) | ー | L | ー | 追加工 | (g5,h5,LCK,HCA,HCB,DCA,DCB) |
|---|---|---|---|---|---|---|---|---|---|
| YSPAA | ー | 20 | ー | (10) | ー | 650 | ー | g5 | DCA20/A8 |
