HOME YSK产品列表直线光轴系列产品 YS 直线光轴系列产品 YSKK

YSKK 母线上攻丝型

材料・公差

>

YSKK
D公差	g6
材料	SUJ2
高频淬火（仅D部分）	硬度HRC60以上

YSKK リニアシャフト母線上タップ

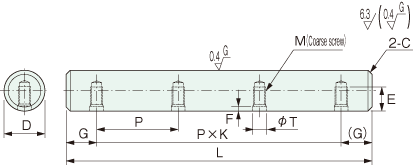

形式

YSKK リニアシャフト母線上タップ

形式	Dg6		L 以1mm为单位来指定	M （粗牙）	P	E	C	T	F	G
YSKK	10	−0.005 −0.014	20〜800	M4	100	6	0.5	4.5	2	(L－P×K) ÷2
	12	−0.006 −0.017	20〜1000			7			2.5
	13		25〜1000			7
	16		30〜1200	M5	150	9		5.5
	20	−0.007 −0.020	30〜1200	M6	150	10	1	6.5
	25		35〜1200	M6	200	12		6.5
	30		35〜1500	M8		15		8.5	3
	35	−0.009 −0.025	35〜1500			15
	40		50〜1500		300	18
	50		65〜1500	M10	300	22		10.5	4

■L尺寸和孔数的关系

牙距	P=100	P=150	P=200	P=300	孔数	K（孔数）
L	200〜219	200〜 319	300〜 419	400〜619	2	1
	220〜319	320〜 469	420〜 619	620〜 919	3	2
	320〜419	470〜 619	620〜 819	920〜1219	4	3
	420〜519	620〜 769	820〜1019	1220〜	5	4
	520〜619	770〜 919	1020〜1219		6	5
	620〜719	920〜1069	1220〜1419		7	6
	720〜819	1070〜	1420〜		8	7
	820〜919				9	8
	920〜				10	9

追加工

外径公差变更

g5・h5

外径公差变更
指定方式
g5或者h5

D	g5	h5
D	许可公差(㎜)
10	-0.005 -0.011	0 -0.006
12	-0.006 -0.014	0 -0.008
13
15
16
20	-0.007 -0.016	0 -0.009
25
30
35	-0.009 -0.020	0 -0.011
40
50

订单的形式

形式	ー	D	ー	L	ー	追加工	(g5,h5)
YSKK	ー	20	ー	650	ー	h5
