【光轴王国YSK】直线光轴/YSHA 带凹槽型

材料・公差

>

YSHA
D公差	g6
材料	SUJ2
高频淬火（仅D部分）	硬度HRC60以上

形式

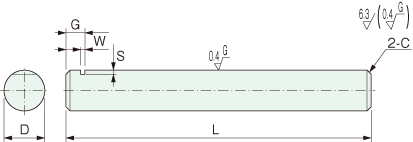

形式	Dg6		L	G	W	S	C
形式	Dg6		以1mm为单位来指定		W	S	C
YSHA	6	−0.004 −0.012	20〜600	5≦G≦L/2	3.1	2	0.5
	8	−0.005 −0.014	20〜800			2
	10	−0.005 −0.014	20〜800			3
	12	−0.006 −0.017	20〜1000
	13		25〜1000
	15		25〜1000
	16		30〜1200
	20	−0.007 −0.020	30〜1200			4	1.0
	25		35〜1200			5
	30		35〜1500	7≦G≦L/2	5.1	6
	35	−0.009 −0.025	35〜1500			7
	40		50〜1500			8
	50		65〜1500			10

追加工

外径公差变更

L尺寸公差变更

带扳手槽加工

g5・h5

LCK

HCA・HCB

          外径公差变更
指定方式
g5或者h5

                D
                g5
                h5

                许可公差(㎜)

                6
                -0.004

                -0.009

                 0

                -0.005

                8
                 -0.005

                -0.011
                 0

                -0.006

                10

                12
                 -0.006

                -0.014
                 0

                -0.008

                13

                15

                16

                20
                 -0.007

                -0.016
                 0

                -0.009

                25

                30

                35
                 -0.009

                -0.020
                 0

                -0.011

                40

                50

          L尺寸公差变更
指定方式
LCK

            L<200的时候L±0.03
200≦L<500的时候L±0.05
L≧500的时候L±0.1
使用LCK时，可以以0.1 mm为单位来指定L

          外径部分有进行扳手槽加工
指定方式
HCA10・HCB8
 HCA:从左外径端面开始的位置
HCB:从右外径端面开始的位置
            HCA、HCB以1mm为单位来指定

              HCA+U≦L

              HCB+U≦L

              HCA=0 or HCA≧1

              HCB=0 or HCB≧1

                D
                W
                U

                6
                5
                8

                8
                7

                10
                8

                12
                10
                10

                13
                11

                16
                14

                20
                17

                25
                22

                30
                27
                15

                35
                30

                40
                36
                20

                50
                41

订单的形式

形式	ー	D	ー	L	ー	G	ー	追加工	(g5,h5,LCK,HCA,HCB)
YSHA	ー	20	ー	650	ー	G50	ー	h5	HCB20
