YSK公司给您的直线光轴

目录

HOME   YSK产品列表  直线光轴系列产品  YS 直线光轴   YSGA

YSGA 单侧止动螺杆槽型

材料・公差

>
YSGA
D公差g6
材料SUJ2
高频淬火（仅D部分）硬度HRC60以上

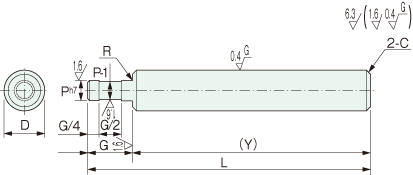

YSGA リニアシャフト 片側段溝付

形式

YSGA リニアシャフト 片側段溝付
形式Dg6L G P Y
最小		 R C
以1mm为单位来指定
YSGA 6 −0.004
−0.012		 22〜600

3≦G≦P×5

3≦P≦D

 20 0.3 0.5
8 −0.005
−0.014		 22〜800
10 22〜800
12 −0.006
−0.017		 22〜1000 5≦G≦P×5 5≦P≦D
13 22〜1000
15 22〜1000
16 22〜1200
20 −0.007
−0.020		 27〜1200 25 1.0
25 27〜1200 10≦G≦P×5 10≦P≦D
30 32〜1500 30
35 −0.009
−0.025		 37〜1500 16≦G≦P×5 16≦P≦D 35 0.5
40 42〜1500 40
50 72〜1500  70

追加工

外径公差变更 Y尺寸公差变更 带扳手槽加工 平切加工
g5・h5 LCK HCA・HCB DCA・DCB
外径公差变更
指定方式
g5或者h5
D g5 h5
许可公差(㎜)
6 -0.004
-0.009		 0
-0.005
8 -0.005
-0.011 		0
-0.006
10
12 -0.006
-0.014 		0
-0.008
13
15
16
20 -0.007
-0.016 		0
-0.009
25
30
35 -0.009
-0.020 		0
-0.011
40
50
Y尺寸可进行变更。
指定方式
YCK
  • 200≦L<500的时候L±0.05
  • 200≦Y<500的时候Y±0.05
  • Y≧500的时候Y±0.1
  • 使用YCK时，Y可以以0.1㎜单位来进行指定
 外径部分有进行扳手槽加工
指定方式
HCA10・HCB8
HCA:从左外径端面开始的位置
HCB:从右外径端面开始的位置
  • HCA、HCB以1mm为单位来指定
    HCA+U≦Y
    HCB+U≦Y
    HCA=0 or HCA≧1
    HCB=0 or HCB≧1
D W U
6 58
8 7
10 8
12 10 10
13 11
16 14
20 17
25 22
30 27 15
35 30
40 36 20
50 41
外直径进行平切加工
指定方式
DCA10/A8・DCB20/B10
DCA:从左外径端面开始的位置
DCB:从右外径端面开始的位置
  • DCA、DCB以1mm为单位来指定
    DCA+A≦Y
    DCB+B≦Y
    DCA=0 or DCA≧1
    DCB=0 or DCB≧1
  • A(B)≦3×D
    A(B)以1mm为单位来指定

D H
6〜16 1
20〜40 2
50 3

订单的形式

形式ーDーLーGーPー追加工(g5,h5,YCK,HCA,HCB,DCA,DCB)
YSGAー20ー650ーG50ーP10ーYCKDCA20/A10
