【光轴王国YSK】直线光轴/YSEA 单侧内螺纹台阶型

材料・公差

>

YSEA
D公差	g6
材料	SUJ2
高频淬火（仅D部分）	硬度HRC60以上

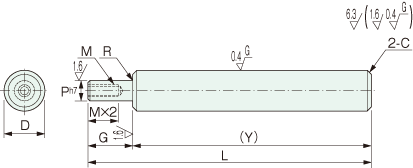

形式

形式	Dg6		L	G	P	M（粗牙）选择											Y 最小	R	C
形式	Dg6		以1mm为单位来指定			M（粗牙）选择											Y 最小	R	C
YSEA	8	−0.005 −0.014	22〜800	2≦G≦P×4	6	3	4	5									20	0.3	0.5
	10	−0.005 −0.014	22〜800		6〜 8	3	4	5	6
	12	−0.006 −0.017	22〜1000		6〜10	3	4	5	6	8
	13		22〜1000		6〜11	3	4	5	6	8	10
	15		22〜1000		6〜13	3	4	5	6	8	10
	16		22〜1200		6〜14		4	5	6	8	10
	20	−0.007 −0.020	27〜1200		8〜17		4	5	6	8	10	12					25		1.0
	25		27〜1200		8〜22		4	5	6	8	10	12	16				25
	30		32〜1500		9〜27				6	8	10	12	16	20			30
	35	−0.009 −0.025	37〜1500		9〜32					8	10	12	16	20	24		35	0.5
	40		42〜1500		11〜37						10	12	16	20	24	30	40
	50		75〜1500		11〜47							12	16	20	24	30	70

追加工

外径公差变更

Y尺寸公差变更

带扳手槽加工

平切加工

g5・h5

LCK

HCA・HCB

DCA・DCB

          外径公差变更
指定方式
g5或者h5

                D
                g5
                h5

                许可公差(㎜)

                8
                 -0.005
-0.011
                 0
-0.006

                10

                12
                 -0.006
-0.014
                 0
-0.008

                13

                15

                16

                20
                 -0.007
-0.016
                 0
-0.009

                25

                30

                35
                 -0.009
-0.020
                 0
-0.011

                40

                50

          Y尺寸可进行变更。
指定方式
YCK

            200≦L<500的时候L±0.05
200≦Y<500的时候Y±0.05
Y≧500的时候Y±0.1
使用YCK时，Y可以以0.1㎜单位来进行指定

          外径部分有进行扳手槽加工
指定方式
HCA10・HCB8
 HCA:从左外径端面开始的位置
HCB:从右外径端面开始的位置
            HCA、HCB以1mm为单位来指定

              HCA+U≦Y

              HCB+U≦Y

              HCA=0 or HCA≧1

              HCB=0 or HCB≧1

                D
                W
                U

                8
                78

                10
                8

                12
                10
                10

                13
                11

                16
                14

                20
                17

                25
                22

                30
                27
                15

                35
                30

                40
                36
                20

                50
                41

          外直径进行平切加工
 指定方式
DCA10/A8・DCB20/B10
 DCA:从左外径端面开始的位置
DCB:从右外径端面开始的位置
            DCA、DCB以1mm为单位来指定

              DCA+A≦Y

              DCB+B≦Y

              DCA=0 or DCA≧1

              DCB=0 or DCB≧1
A(B)≦3×D

                D
                H

                8〜16
                1

                20〜40
                2

                50
                3

订单的形式

形式	ー	D	ー	L	ー	G	ー	P	ー	M	ー	追加工	(g5,h5,LCK,HCA,HCB,DCA,DCB)
YSEA	ー	20	ー	650	ー	G50	ー	P10	ー	M8	ー	YCK	HCA20
