YSDD 两侧阶梯型

材料・公差

>
YSDD
D公差g6
材料SUJ2
高频淬火（仅D部分）硬度HRC60以上

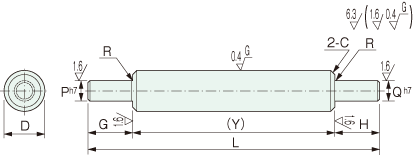

YSDD リニアシャフト 両側段付

形式

YSDD リニアシャフト 両側段付
形式Dg6L G・H P・Q Y
最小		 R C
以1mm为单位来指定
YSDD 3 −0.002
−0.008		 24〜200 2≦G≦P×5
2≦H≦Q×5



P≧3
Q≧3		 20 − 0.2以下
4 −0.004
−0.012		 24〜300 0.2
5 24〜400
6 24〜600 0.3 0.5
8 −0.005
−0.014		 24〜800
10 24〜800
12 −0.006
−0.017		 24〜1000

P≧5

Q≧5
13 24〜1000
15 24〜1000
16 24〜1200
20 −0.007
−0.020		 29〜1200 25 1.0
25 29〜1200 P≧10
Q≧10
30 34〜1500 30
35 −0.009
−0.025		 39〜1500 P≧16
Q≧16		 35 0.5
40 44〜1500 40
50 74〜1500  70

追加工

外径公差变更 Y尺寸公差变更 带扳手槽加工 平切加工
g5・h5 LCK HCA・HCB DCA・DCB
外径公差变更
指定方式
g5或者h5
D g5 h5
许可公差(㎜)
3 -0.002
-0.006 		0
-0.004
4 -0.0024
-0.009 		0
-0.005
5
6
8 -0.005
-0.011 		0
-0.006
10
12 -0.006
-0.014 		0
-0.008
13
15
16
20 -0.007
-0.016 		0
-0.009
25
30
35 -0.009
-0.020 		0
-0.011
40
50
Y尺寸可进行变更。
指定方式
LCK
  • 200≦L<500的时候L±0.05
  • 200≦Y<500的时候Y±0.05
  • Y≧500的时候Y±0.1
  • 使用YCK时，Y可以以0.1㎜单位来进行指定
 外径部分有进行扳手槽加工
指定方式
HCA10・HCB8
HCA:从左外径端面开始的位置
HCB:从右外径端面开始的位置
  • HCA、HCB以1mm为单位来指定
    HCA+U≦Y
    HCB+U≦Y
    HCA=0 or HCA≧1
    HCB=0 or HCB≧1
  • D3〜5无法指定
D W U
6 5 8
8 7
10 8
12 10 10
13 11
16 14
20 17
25 22
30 27 15
35 30
40 36 20
50 41
外直径进行平切加工
指定方式
DCA10/A8・DCB20/B10
DCA:从左外径端面开始的位置
DCB:从右外径端面开始的位置
  • DCA、DCB以1mm为单位来指定
    DCA+A≦Y
    DCB+B≦Y
    DCA=0 or DCA≧1
    DCB=0 or DCB≧1
  • A(B)≦3×D
    A(B)以1mm为单位来指定

D H
3〜5 0.5
6〜16 1
20〜40 2
50 3

订单的形式

形式ーDーLーGーPーHーQー追加工(g5,h5,YCK,HCA,HCB,DCA,DCB)
YSDDー20ー650ーG50ーP10ーH30ーQ12ーYCKHCB30
