YSK公司给您的直线光轴

目录

HOME   YSK产品列表  直线光轴系列产品  YS 直线光轴   YSDC

YSDC 一侧阶梯型 一侧外螺纹型

材料・公差

>
YSDC
D公差g6
材料SUJ2
高频淬火（仅D部分）硬度HRC60以上

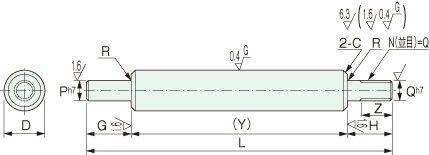

YSDC 片側段付・片側おねじ

形式

YSDC 片側段付・片側おねじ
形式 Dg6 L G P H Z Q
选择		 Y
最小		 R C
以1mm为单位来指定
YSDC 3 −0.002
−0.008		 24〜200 2≦G≦P×5 P≦3 2≦G≦P×5 Z≦H－2
（Q≦6的时候）
Z≦H－3
（Q≦8 ・10的时候）
Z≦H－5
（Q≧12的时候）		 3


20

− 0.2
以下
4 −0.004
−0.012		 24〜300 3 4                   0.2
5 24〜400 3 4 5
6 24〜600 3 4 5 6               0.3 0.5
8 −0.005
−0.014		 24〜800 3 4 5 6 8
10 24〜800   4 5 6 8 10
12 −0.006
−0.017		 24〜1000 P≦5     5 6 8 10 12
13 24〜1000     5 6 8 10 12
15 24〜1200     5 6 8 10 12
16 −0.007
−0.020		 29〜1200     5 6 8 10 12 16
20 29〜1200       6 8 10 12 16 20     25 1.0
25 29〜1200 P≦10         8 10 12 16 20 24
30 34〜1500         8 10 12 16 20 24 30 30
35 −0.009
−0.025		 39〜1500 P≦16           10 12 16 20 24 30 35 0.5
40 44〜1500             12 16 20 24 30 40
50 74〜1500               16 20 24 30 70

追加工

外径公差变更 Y尺寸公差变更 带扳手槽加工 平切加工 外螺纹变更成细牙 外螺纹的刀槽加工
g5・h5 YCK HCA・HCB DCA・DCBQBP・QSP QON
外径公差变更
指定方式
g5或者h5
D g5 h5
许可公差(㎜)
3 -0.002
-0.006 		0
-0.004
4 -0.004
-0.009 		0
-0.005
5
6
8 -0.005
-0.011 		0
-0.006
10
12 -0.006
-0.014 		0
-0.008
13
15
16
20 -0.007
-0.016 		0
-0.009
25
30
35 -0.009
-0.020 		0
-0.011
40
50
Y尺寸可进行变更。
指定方式
YCK
  • 200≦L<500的时候L±0.05
  • 200≦Y<500的时候Y±0.05
  • Y≧500的时候Y±0.1
  • 使用YCK时，Y可以以0.1㎜单位来进行指定
 外径部分有进行扳手槽加工
指定方式
HCA10・HCB8
HCA:从左外径端面开始的位置
HCB:从右外径端面开始的位置
  • HCA、HCB以1mm为单位来指定
    HCA+U≦Y
    HCB+U≦Y
    HCA=0 or HCA≧1
    HCB=0 or HCB≧1
  • D3〜5无法指定
D W U
6 5 8
8 7
10 8
12 10 10
13 11
16 14
20 17
25 22
30 27 15
35 30
40 36 20
50 41
外直径进行平切加工
指定方式
DCA10/A8・DCB20/B10
DCA:从左外径端面开始的位置
DCB:从右外径端面开始的位置
  • DCA、DCB以1mm为单位来指定
    DCA+A≦Y
    DCB+B≦Y
    DCA=0 or DCA≧1
    DCB=0 or DCB≧1
  • A(B)≦3×D
    A(B)以1mm为单位来指定

D H
3〜5 0.5
6〜16 1
20〜40 2
50 3
将外螺纹更改为下表中所示的细螺纹。
指定方式
QBP12

    QBP→对应轴承螺母的细牙

    QSP→对应气缸的细目螺距

D QBP轴承的细牙螺母 QSP气缸
3 3
4 3 4
6 3 4 5 6
8 3 4 5 6 8 10
10   4 5 6 8 10 12         10
12   5 6 8 10 12         10 12
13   5 6 8 10 12         10 12
15   5 6 8 10 12         10 12 14
16     6 8 10 12 15       10 12 14
20     6 8 10 12 15 17 20   10 12 14 18
25       8 10 12 05 17 20 25   10 12 14 18
30       8 10 12 15 17 20 25 30 10 12 14 18
35         10 12 15 17 20 25 30 10 12 14 18
40           12 15 17 20 25 30   12 14 18
50             15 17 20 25 30     14 18
牙距 0.35 0.5 0.75 1.0 1.5 1.25 1.5
Q部位进行刀槽加工
指定方式
QON
粗牙
Q(=N)QON
64.9
86.6
108.3
1210.0
1613.8
2017.2
2420.7
3026.2
细牙
QBPQON
65.1
86.9
108.9
1210.9
1513.9
1715.9
2018.9
2523.3
3028.3
QSPQON
108.6
1210.3
1412.3
1816.3

订单的形式

形式ーDーLーGーPーHーZーQ(QBP・QSP)ー追加工(g5,h5,YCK,HCA,HCB,DCA,DCB,QON)
YSDCー20ー650ーG50ーP10ーH30ーZ25ーQ16ーYCKHCB30
