【光轴王国YSK】直线光轴/YSBA 单侧内螺纹型

材料・公差

>

YSBA
D公差	g6
材料	SUJ2
高频淬火（仅D部分）	硬度HRC60以上

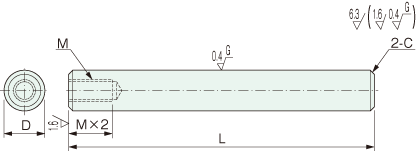

形式

形式	Dg6		L 以1mm为单位来指定	M（粗牙）选择													C
YSBA	4	−0.004 −0.012	20〜300	2													0.2
	5		20〜400		2.6	3											0.2
	6		20〜600			3											0.5
	8	−0.005 −0.014	20〜800			3	4	5
	10	−0.005 −0.014	20〜800			3	4	5	6
	12	−0.006 −0.017	20〜1000				4	5	6	8
	13		25〜1000				4	5	6	8
	15		25〜1000				4	5	6	8	10
	16		30〜1200				4	5	6	8	10
	20	−0.007 −0.020	30〜1200				4	5	6	8	10	12					1.0
	25		35〜1200				4	5	6	8	10	12	16
	30		35〜1500						6	8	10	12	16	20
	35	−0.009 −0.025	35〜1500							8	10	12	16	20	24
	40		50〜1500								10	12	16	20	24	30
	50		65〜1500									12	16	20	24	30

追加工

外径公差变更

L尺寸公差变更

带扳手槽加工

平切加工

内螺纹变更细牙

g5・h5

LCK

HCA・HCB

DCA・DCB

MSP

          外径公差变更
指定方式
g5或者h5

                D
                g5
                h5

                许可公差(㎜)

                4
                 -0.004
-0.009
                 0
-0.005

5
6

                8
                 -0.005
-0.011
                 0
-0.006

                10

                12
                 -0.006
-0.014
                 0
-0.008

                13

                15

                16

                20
                 -0.007
-0.016
                 0
-0.009

                25

                30

                35
                 -0.009
-0.020
                 0
-0.011

                40

                50

          L尺寸公差变更
指定方式
LCK

            L<200的时候L±0.03
200≦L<500的时候L±0.05
L≧500的时候L±0.1
使用LCK时，可以以0.1 mm为单位来指定L

          外径部分有进行扳手槽加工
指定方式
HCA10・HCB8
 HCA:从左外径端面开始的位置
HCB:从右外径端面开始的位置
            HCA、HCB以1mm为单位来指定

              HCA+U≦L

              HCB+U≦L

              HCA=0 or HCA≧1

              HCB=0 or HCB≧1

D4〜5无法指定

                D
                W
                U

                6
                5
                8

                8
                7

                10
                8

                12
                10
                10

                13
                11

                16
                14

                20
                17

                25
                22

                30
                27
                15

                35
                30

                40
                36
                20

                50
                41

          外直径进行平切加工
 指定方式
DCA10/A8・DCB20/B10
 DCA:从左外径端面开始的位置
DCB:从右外径端面开始的位置
            DCA、DCB以1mm为单位来指定

              DCA+A≦L

              DCB+B≦L

              DCA=0 or DCA≧1

              DCB=0 or DCB≧1

A(B)≦3×D

              A(B)以1mm为单位来指定

                D
                H

                4〜5
                0.5

                6〜16
                1

                20〜40
                2

                50
                3

          将内螺纹更改为下表中所示的细螺纹。
 指定方式
MSP12
	          DMSP
128
138
15810
16810
208101214
25810121418
30810121418
35810121418
4010121418
50121418
牙距1．001.251.50

	          请将M尺寸更改为指定的MSP。
M尺寸与MSP的尺寸相同。

订单的形式

形式	ー	D	ー	L	ー	M(MSP)	ー	追加工	(g5,h5,LCK,HCA,HCB,DCA,DCB)
YSBA	ー	20	ー	650	ー	M10	ー	HCA10
