直型螺帽 YNS-R(L)
特 长
- 该材料为BC6，完全满足滑动传导的功能（耐磨性，低摩擦系数）。
- 右旋型为YNF-R
- 左旋型为YNF-L
| 直螺帽YNS-R（L） | |
|---|---|
| 材料 | BC6（青铜铸造） |
| 公差精度 | 7H |

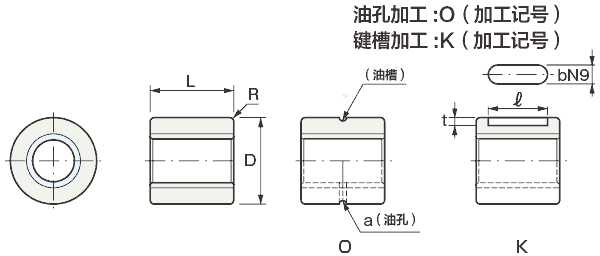

技术指标
| 形式 | P 牙距 |
Dh8 外径 |
L 全長 |
R | 追加工尺寸 | 重量 （kgf） |
推荐的键销 （S50C） |
|||
|---|---|---|---|---|---|---|---|---|---|---|
| a | bN9 | t | ℓ | |||||||
| YNS-R(L)-10 | 2 | 20 | 20 | 1 | 1.5 | 4 | 2 | 10 | 0.04 | YKM 4×10 |
| YNS-R(L)-12 | 2 | 22 | 22 | 1 | 1.5 | 4 | 2 | 15 | 0.05 | YKM 4×15 |
| YNS-R(L)-14 | 3 | 22 | 22 | 1 | 1.5 | 4 | 2 | 15 | 0.05 | YKM 4×15 |
| YNS-R(L)-16 | 3 | 28 | 26 | 1 | 1.5 | 5 | 2.5 | 20 | 0.10 | YKM 5×20 |
| YNS-R(L)-18 | 4 | 32 | 31 | 1.5 | 2 | 7 | 2.5 | 20 | 0.16 | YKM 7×20 |
| YNS-R(L)-20 | 4 | 32 | 31 | 1.5 | 2 | 7 | 2.5 | 20 | 0.15 | YKM 7×20 |
| YNS-R(L)-22 | 5 | 36 | 40 | 1.5 | 2.5 | 7 | 2.5 | 25 | 0.24 | YKM 7×25 |
| YNS-R(L)-25 | 5 | 36 | 40 | 1.5 | 2.5 | 7 | 4 | 25 | 0.21 | YKM 7×25 |
| YNS-R(L)-28 | 5 | 44 | 45 | 2 | 2.5 | 10 | 4 | 30 | 0.39 | YKM 8×30 |
| YNS-R(L)-32 | 6 | 44 | 45 | 2 | 2.5 | 10 | 4.5 | 30 | 0.32 | YKM 8×30 |
| YNS-R(L)-36 | 6 | 52 | 49 | 2 | 3 | 12 | 5 | 40 | 0.53 | YKM 8×40 |
| YNS-R(L)-40 | 6 | 58 | 57 | 2 | 3 | 15 | 5 | 40 | 0.72 | YKM 8×40 |
| YNS-R-45 | 8 | 64 | 62 | 1.5 | 4 | 15 | 5 | 50 | 1.00 | YKM 10×50 |
| YNS-R-50 | 8 | 68 | 67 | 1.5 | 4 | 15 | 5 | 50 | 1.13 | YKM 10×50 |
※YNS-R-45、50是标准的右旋丝杆，有关于左旋丝杆请与我们联系。
