YU-LUU固定座组件 加长型
特 长
内部有装置标准型轴承。铝制主体经过白色氧化铝处理，以提高防锈效果。
| 零件材质组成 |
| 导程角 |
铝合金 |
| 固定座组件的表面有进行氧化铝处理 |
| 内置轴承 |
外 筒 |
SUJ2 |
| 保持器 |
树脂(POM) |
| 滚珠 |
SUJ2 |
| 封口圈 |
丁腈橡胶 |

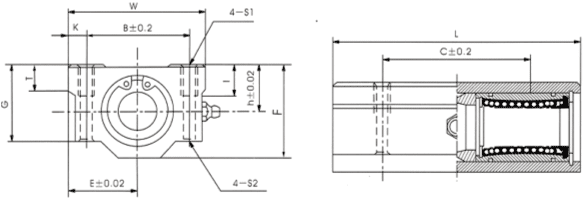

技术指标
| 形式 |
主要尺寸和公差 |
额定负载 |
DXF |
| 内径 |
导程角 |
安装 |
C
(kgf)
| Co
(kgf) |
| dr |
H |
E |
W |
L |
F |
G |
T |
B |
C |
K |
S1 |
S2 |
I |
| YU-10LUU |
10 |
13 |
20 |
40 |
68 |
26 |
21 |
8 |
28 |
46 |
6 |
Ｍ5 |
4.3 |
12 |
588 |
1097 |
|
| YU-12LUU |
12 |
15 |
21 |
42 |
70 |
28 |
24 |
8 |
30.5 |
50 |
5.75 |
Ｍ5 |
4.3 |
12 |
813 |
1568 |
|
| YU-13LUU |
13 |
15 |
22 |
44 |
75 |
30 |
24.5 |
8 |
33 |
50 |
5.5 |
Ｍ5 |
4.3 |
12 |
813 |
1568 |
|
| YU_16LUU |
16 |
19 |
25 |
50 |
85 |
38.5 |
32.5 |
9 |
36 |
60 |
7 |
Ｍ5 |
4.3 |
12 |
1234 |
2352 |
|
| YU-20LUU |
20 |
21 |
27 |
54 |
96 |
41 |
35 |
11 |
40 |
70 |
7 |
Ｍ6 |
5.2 |
12 |
1401 |
2744 |
|
| YU-25LUU |
25 |
26 |
38 |
76 |
130 |
51.5 |
42 |
12 |
54 |
100 |
11 |
Ｍ8 |
7 |
18 |
1558 |
3136 |
|
| YU-30LUU |
30 |
30 |
39 |
78 |
140 |
59.5 |
49 |
15 |
58 |
110 |
10 |
Ｍ8 |
7 |
18 |
2489 |
5488 |
|
単位(㎜)
