YSK公司给您的直线光轴

Y-UU 标准型直线轴承（树脂钢珠）

特 长

标准型轴承。保持架材料是树脂，耐热温度为80°。

零件材质组成
外　筒	SUJ2
保持器	树脂(POM)
滚珠	SUJ2
封口圈	丁腈橡胶
止环	弹簧钢

技术指标

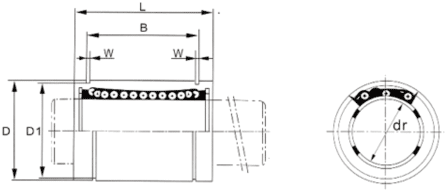

形式	滚珠列数	主要尺寸和公差										同轴度 (最大)	基本额定负荷		DXF
		内径		外径		全长		安装槽					C (kgf)	Co (kgf)
		dr	许可公差	D	许可公差	L	许可公差	B	许可公差	D1	W
Y-4UU	4	4	0 -0.008	8	0 -0.009	12	0 -0.12	-	-	-	-	0.008	9	13
Y-5UU	4	5		10		15		10.2	0 -0.20	9.6	1.10		17	21
Y-6UU	4	6	0 -0.009	12	0 -0.011	19	0 -0.20	13.5		11.5	1.10	0.012	21	27
Y-8UU	4	8		15		24		17.5		14.3	1.10		27	41
Y-10UU	4	10		19	0 -0.013	29		22.0		18.0	1.30		38	56
Y-12UU	4	12		21		30		23.0		20.0	1.30		42	61
Y-13UU	4	13		23		32		23.0		22.0	1.30		52	79
Y-16UU	5	16		28		37		26.5		27.0	1.60		79	120
Y-20UU	5	20	0 -0.010	32	0 -0.016	42		30.5		30.5	1.60	0.015	88	140
Y-25UU	6	25		40		59	0 -0.30	41.0	0 -0.30	38.0	1.85		100	160
Y-30UU	6	30		45		64		44.5		43.0	1.85		160	220

単位(㎜)
