Y-LUU 直线轴承・长型 （树脂钢珠）

特 长

标准型轴承。保持架材料是树脂，耐热温度为80°。橡胶密封圈类型也可以选择。

零件材质组成
外　筒	SUJ2
保持器	树脂(POM)
滚珠	SUJ2
封口圈	丁腈橡胶
止环	弹簧钢

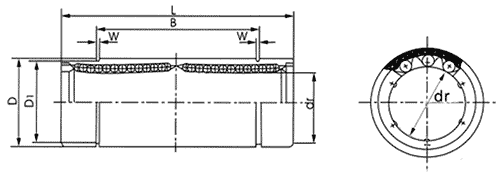

技术指标

形式	滚珠列数	主要尺寸和公差										同轴度 (最大)	基本额定负荷		DXF
		内径		外径		全长		安装槽					C (kgf)	Co (kgf)
		dr	许可公差	D	许可公差	L	许可公差	B	许可公差	D1	W
Y-6LUU	4	6	0 -0.010	12	0 -0.013	35	0 -0.30	27	0 -0.30	11.5	1.10	0.015	33	54
Y-8LUU	4	8		15		45		35		14.3	1.10		44	80
Y-10LUU	4	10		19	0 -0.016	55		44		18.0	1.30		60	112
Y-12LUU	4	12		21		57		46		20.0	1.30		83	160
Y-13LUU	4	13		23		61		46		22.0	1.30		83	160
Y-16LUU	5	16		28		70		53		27.0	1.60		126	240
Y-20LUU	5	20	0 -0.012	32	0 -0.019	80		61		30.5	1.60	0.02	143	280
Y-25LUU	6	25		40		112	0 -0.40	82	0 -0.40	38.0	1.85		159	320
Y-30LUU	6	30		45		123		89		43.0	1.85		254	560

単位(㎜)
