SK 导向轴支架(水平型)
特 長
作为光轴的固定组件，垂直固定光轴时最合适的选择。
| 零件材质组成 |
| 本体材料 |
铝合金 |
| 螺丝材质 |
不锈钢 |
| 表面氧化铝处理 |

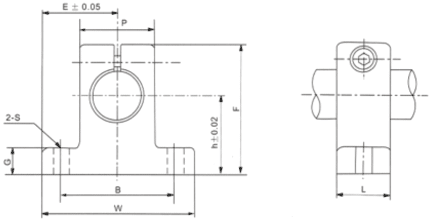

技术指标
| 形式 |
主要尺寸 |
螺栓 |
DXF |
| 固定螺栓
| 安装螺栓 |
| 内径 |
h |
E |
W |
L |
F |
G |
P |
B |
S |
| dr |
| SK-10A |
10 |
20 |
21 |
42 |
14 |
32.8 |
6 |
18 |
32 |
5.5 |
M4 |
M5 |
|
| SK-12A |
12 |
23 |
21 |
42 |
14 |
37.5 |
6 |
20 |
32 |
5.5 |
M4 |
M5 |
|
| SK-13A |
13 |
23 |
21 |
42 |
14 |
37.5 |
6 |
20 |
32 |
5.5 |
M4 |
M5 |
|
| SK-16A |
16 |
27 |
24 |
48 |
16 |
44 |
8 |
25 |
38 |
5.5 |
M4 |
M5 |
|
| SK-20A |
20 |
31 |
30 |
60 |
20 |
51 |
10 |
30 |
45 |
6.6 |
M5 |
M6 |
|
| SK-25A |
25 |
35 |
35 |
70 |
24 |
60 |
12 |
38 |
56 |
6.6 |
M6 |
M6 |
|
| SK-30A |
30 |
42 |
42 |
84 |
28 |
70 |
12 |
44 |
64 |
9 |
M6 |
M8 |
|
単位(㎜)
