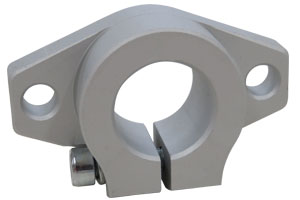

SHF导向轴支架（垂直型）
特 长
导向轴支架作为光轴的固定组件，最适合用于水平固定光轴时使用。
| 零件材质组成 |
| 本体材料 |
铝合金 |
| 螺丝材质 |
不锈钢 |
| 表面氧化铝处理 |

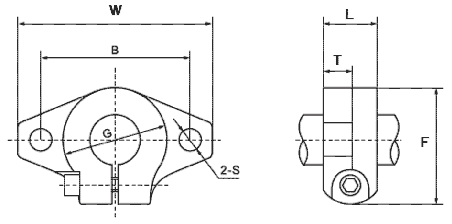

技术指标
| 形式 |
主要尺寸 |
螺栓 |
DXF |
| 内径 |
W |
L |
T |
F |
G |
B |
S |
固定螺栓
| 安装螺栓 |
| dr |
| SHF-10A |
10 |
43 |
10 |
5 |
24 |
20 |
32 |
5.5 |
M4 |
M5 |
|
| SHF-12A |
12 |
47 |
13 |
7 |
28 |
25 |
36 |
5.5 |
M4 |
M5 |
|
| SHF-13A |
13 |
47 |
13 |
7 |
28 |
25 |
36 |
5.5 |
M4 |
M5 |
|
| SHF-16A |
16 |
50 |
16 |
8 |
31 |
28 |
40 |
5.5 |
M4 |
M5 |
|
| SHF-20A |
20 |
60 |
20 |
8 |
37 |
34 |
48 |
7 |
M5 |
M6 |
|
| SHF-25A |
25 |
70 |
25 |
10 |
42 |
40 |
56 |
7 |
M5 |
M6 |
|
| SHF-30A |
30 |
80 |
30 |
12 |
50 |
46 |
64 |
9 |
M6 |
M8 |
|
単位(㎜)
