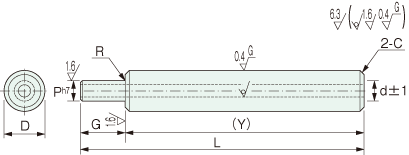

YSPDA パイプリニアシャフト片側段付

材質・公差

YSPDA
D公差	g6
材質	SUJ2
高周波焼入れ（D部のみ）	硬度HRC60C〜

形式

形式	Dg6		L	G ・ H	P	d	Y 最小	R	C
形式	Dg6		1㎜単位で指定			d	Y 最小	R	C
YSPDA	6	−0.004 −0.012	22〜600	2≦G≦P×3	5≦P＜D	2	20	0.3	0.5
	8	−0.005 −0.014	22〜800		6≦P＜D	3
	10	−0.005 −0.014	22〜800		7≦P＜D	4
	12	−0.006 −0.017	22〜1000		10≦P＜D	6
	13		22〜1000		10≦P＜D	7
	16		22〜1200		11≦P＜D	8
	20	−0.007 −0.020	27〜1200		13≦P＜D	10	25		1.0
	20		27〜1200		16≦P＜D	14
	25		27〜1200		18≦P＜D	15
	30		32〜1500		20≦P＜D	16	30
	35	−0.009 −0.025	37〜1500		24≦P＜D	19	35	0.5
	40		42〜1500		25≦P＜D	20	40
	50		72〜1500		32≦P＜D	26	70

追加工

外径公差変更

Y寸法公差変更

スパナ掛け追加工

平削り追加工

g5・h5

YCK

HCA・HCB

DCA・DCB

外径公差の変更をします。
指定方法g5またはh5

			Dg5h5
許容差(mm)
6-0.004
-0.009
0
-0.005
8-0.005
-0.011
0
-0.006
10
12-0.006
-0.014
0
-0.008
13
16
20-0.007
-0.016
0
-0.009
25
30
35-0.009
-0.020
0
-0.011

			  40


			  50

	Y寸法公差の変更をします。
指定方法YCK

Y<200のときY±0.03
200≦Y<500のときY±0.05
Y≧500のときY±0.1
YCK使用の場合Yは0.1mm単位で指定可

	外径部にスパナ掛けを加工します。

指定方法HCA10・HCB8

HCA:左外径端面からの位置
HCB:右外径端面からの位置
HCA、HCBは1mm単位で指定
HCA+U≦Y
HCB+U≦Y
HCA=0またはHCA≧1
HCB=0またはHCB≧1

DWU
658
87
108
121010
1311
1614
2017
2522
302715
3530

  40
  36
  20

  50
  41


	外径部に平削り追加工します。

	指定方法DCA10/A8・DCB20/B10

DCA:左外径端面からの位置
DCB:右外径端面からの位置
DCA、DCBは1mm単位で指定
DCA+A≦Y
DCB+B≦Y
DCA=0またはDCA≧1
DCB=0またはDCB≧1
A(B)≦3×D
A(B)は1mm単位で指定


DH

    6〜16
    1


    20〜40
    2


    50
    3

ご注文形式

形式	ー	D	ー	(d)	ー	L	ー	G	ー	P	ー	追加工	(g5,h5,YCK,HCA,HCB,DCA,DCB)
YSPDA	ー	20	ー	(14)	ー	650	ー	G50	ー	G20	ー	P16	YCK
