YU-AUU 標準ハウジングタイプ

特 長

内部には標準型リニアブッシュが装着されております。アルミボディに白アルマイト処理を行い防錆効果を向上してあります。

部品材質構成
ハウジング アルミ合金
ハウジング表面はアルマイト処理をしております。
内蔵ベアリング 外 筒 SUJ2
保持器 樹脂(POM)
ボール SUJ2
リングシール ニトリルゴム
YU-AUU 標準ハウジングタイプ

諸 元

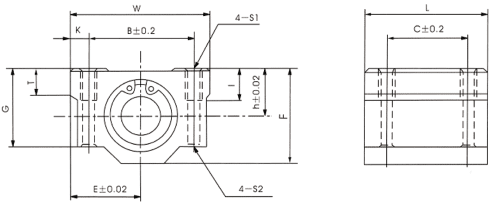

YU-AUU 標準ハウジングタイプ
形式 主要寸法と許容差 負荷定格 DXF
内径 ハウジング 取付 C
(kgf)
Co
(kgf)
dr H E W L F G T B C K S1 S2 I
YU-10AUU 10 13 20 40 35 26 21 8 28 21 6 M5 4.3 12 370 548
YU-12AUU 12 15 21 42 36 28 24 8 30.5 26 5.75 M5 4.3 12 411 597
YU-13AUU 13 15 22 44 39 30 24.5 8 33 26 5.5 M5 4.3 12 509 784
YU-16AUU 16 19 25 50 44 38.5 32.5 9 36 34 7 M5 4.3 12 770 1176
YU-20AUU 20 21 27 54 50 41 35 11 40 40 7 M6 5.2 12 862 1372
YU-25AUU 25 26 38 76 67 51.5 42 12 54 50 11 M8 7 18 983 1568
YU-30AUU 30 30 39 78 72 59.5 49 15 58 58 10 M8 7 18 1568 2156
YU-35AUU 35 34 45 90 80 68 54 18 70 60 10 M8 7 18 1666 3136
YU-40AUU 40 40 51 102 90 78 62 20 80 60 11 M10 8.7 25 2156 4018
YU-50AUU 50 52 61 122 110 102 80 25 100 80 11 M10 8.7 25 3822 7938

単位(㎜)
