SHF サポートユニット(垂直仕様タイプ)

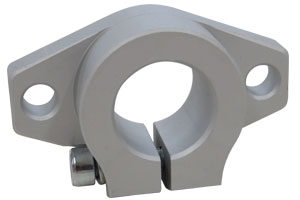

特 長

シャフトを固定するユニットです。シャフトを垂直に固定する時に最適。アルミ材に白アルマイト処理で防錆効果を向上してあります。

部品材質構成
本体材質 アルミ合金
ネジ材質 ステンレス
表面はアルマイト処理しております。
SK サポートユニット(垂直仕様タイプ)

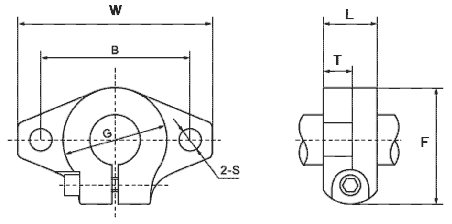

諸 元

SK サポートユニット(垂直仕様タイプ)
形式 主要寸法 ボルト DXF
内径 W L T F G B S 締付ボルト 取付ボルト
dr
SHF-10A 10 43 10 5 24 20 32 5.5 M4 M5
SHF-12A 12 47 13 7 28 25 36 5.5 M4 M5
SHF-13A 13 47 13 7 28 25 36 5.5 M4 M5
SHF-16A 16 50 16 8 31 28 40 5.5 M4 M5
SHF-20A 20 60 20 8 37 34 48 7 M5 M6
SHF-25A 25 70 25 10 42 40 56 7 M5 M6
SHF-30A 30 80 30 12 50 46 64 9 M6 M8
SHF-35A 35 92 35 14 58 50 72 12 M8 M10
SHF-40A 40 102 40 16 67 56 80 12 M10 M10
SHF-50A 50 122 50 19 83 70 96 14 M12 M12

単位(㎜)
