Bạc trượt dài mặt bích oval YT-LUU (Mặt rìa )
Đặc điểm
Vì loại dài có hai vòng cách nhựa kết hợp, nên tải trọng và mômen cho phép tăng hơn loại ngắn.Bề mặt được mạ niken không điện .
| Cấu tạo vật liệu các bộ phận |
| Hình trụ ngoài | SUJ2 |
| Vòng cách | Nhựa (POM) |
| Bi | SUJ2 |
| Vòng đệm | Cao su NBR |
| Mạ niken không điện |
|---|

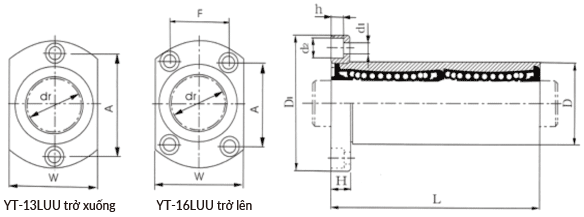

Thông số kỹ thuật
| Kiểu |
Số hàng bi |
Kích thước và dung sai |
Độ vuông góc
(Lớn nhất)
| Độ đồng trục
(Lớn nhất)
| Tải trọng định mức cơ bản |
DXF |
| Đường kính trong |
Đường kính ngoài |
Chiều dài |
Mặt bích |
Lỗ lắp |
C
(kgf)
| Co
(kgf) |
| dr |
Dung sai cho phép |
D |
Dung sai cho phép |
L |
Dung sai cho phép |
D1 |
W |
H |
A |
F |
d1 |
d2 |
h |
| YT-6LUU |
4 |
6 |
0
-0.010 |
12 |
0
-0.013 |
35 |
0
-0.30 |
28 |
18 |
5 |
20 |
- |
3.5 |
6.0 |
3.1 |
0.015 |
0.015 |
33 |
54 |
|
| YT-8LUU |
4 |
8 |
15 |
45 |
32 |
21 |
5 |
24 |
- |
3.5 |
6.0 |
3.1 |
44 |
80 |
|
| YT-10LUU |
4 |
10 |
19 |
0
-0.016 |
55 |
40 |
25 |
6 |
29 |
- |
4.5 |
7.5 |
4.1 |
60 |
112 |
|
| YT-12LUU |
4 |
12 |
21 |
57 |
42 |
27 |
6 |
32 |
- |
4.5 |
7.5 |
4.1 |
67 |
122 |
|
| YT-13LUU |
4 |
13 |
23 |
61 |
43 |
29 |
6 |
33 |
- |
4.5 |
7.5 |
4.1 |
83 |
160 |
|
| YT-16LUU |
5 |
16 |
28 |
70 |
48 |
34 |
6 |
31 |
22 |
4.5 |
7.5 |
4.1 |
125 |
240 |
|
| YT-20LUU |
5 |
20 |
0
-0.012 |
32 |
0
-0.019 |
80 |
54 |
38 |
8 |
36 |
24 |
5.5 |
9.0 |
5.1 |
0.020 |
0.020 |
143 |
280 |
|
| YT-25LUU |
6 |
25 |
40 |
112 |
0
-0.40 |
62 |
46 |
8 |
40 |
32 |
5.5 |
9.0 |
5.1 |
159 |
320 |
|
| YT-30LUU |
6 |
30 |
45 |
123 |
74 |
51 |
10 |
49 |
35 |
6.6 |
11.0 |
6.1 |
254 |
560 |
|
Đơn vị(㎜)
