Bạc trượt ngắn mặt bích vuông YK-UU (Mặt rìa )
Đặc điểm
Phù hợp với các chi tiết kỹ thuật nhỏ gọn và tiết kiệm không gian.Bề mặt được mạ niken không điện để nâng cao hiệu quả chống gỉ.
| Cấu tạo vật liệu các bộ phận |
| Hình trụ ngoài | SUJ2 |
| Vòng cách | Nhựa (POM) |
| Bi | SUJ2 |
| Vòng đệm | Cao su NBR |
| Mạ niken không điện |
|---|

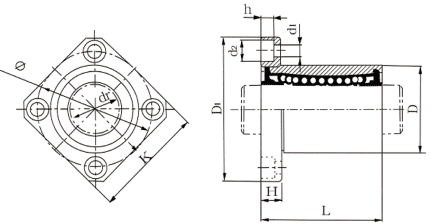

Thông số kỹ thuật
| Kiểu |
Số hàng bi |
Kích thước và dung sai |
Độ vuông góc
(Lớn nhất)
| Độ đồng trục
(Lớn nhất)
| Tải trọng định mức cơ bản |
DXF |
| Đường kính trong |
Đường kính ngoài |
Chiều dài |
Mặt bích |
Lỗ lắp |
C
(kgf)
| Co
(kgf) |
| dr |
Dung sai cho phép |
D |
Dung sai cho phép |
L |
Dung sai cho phép |
D1 |
K |
H |
Φ |
d1 |
d2 |
h |
| YK-6UU |
4 |
6 |
0
-0.009 |
12 |
0
-0.011 |
19 |
0
-0.20 |
28 |
22 |
5 |
20 |
3.5 |
6 |
3.1 |
0.012 |
0.012 |
21 |
27 |
|
| YK-8UU |
4 |
8 |
15 |
24 |
32 |
25 |
5 |
24 |
3.5 |
6 |
3.1 |
28 |
40 |
|
| YK-10UU |
4 |
10 |
19 |
0
-0.013 |
29 |
40 |
30 |
6 |
29 |
4.5 |
7.5 |
4.1 |
38 |
56 |
|
| YK-12UU |
4 |
12 |
21 |
30 |
42 |
32 |
6 |
32 |
4.5 |
7.5 |
4.1 |
52 |
80 |
|
| YK-13UU |
4 |
13 |
23 |
32 |
43 |
34 |
6 |
33 |
4.5 |
7.5 |
4.1 |
52 |
80 |
|
| YK-16UU |
5 |
16 |
28 |
37 |
48 |
37 |
6 |
38 |
4.5 |
7.5 |
4.1 |
79 |
120 |
|
| YK-20UU |
5 |
20 |
0
-0.010 |
32 |
0
-0.016 |
42 |
54 |
42 |
8 |
43 |
5.5 |
9 |
5.1 |
0.015 |
0.015 |
92 |
140 |
|
| YK-25UU |
6 |
25 |
40 |
59 |
0
-0.30 |
62 |
50 |
8 |
51 |
5.5 |
9 |
5.1 |
100 |
160 |
|
| YK-30UU |
6 |
30 |
45 |
64 |
74 |
58 |
10 |
60 |
6.6 |
11 |
6.1 |
160 |
280 |
|
Đơn vị(㎜)
