YSSBB ステンレス リニアシャフト 両側めねじ

材質・公差

YSSBB
D公差 g6
材質 QPD5(SUS440C相当)
高周波焼入れ(D部のみ) 硬度HRC56〜
YSSBB ステンレス リニアシャフト 両側めねじ
※QPD5は山陽特殊鋼株式会社が開発し製造販売する鋼材の商品名です。

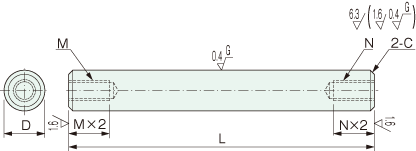

形式

YSSBB ステンレス リニアシャフト 両側めねじ
形式Dg6L
1mm単位で指定
M(並目)・N(並目)選択 C
YSSBB 4 −0.004
−0.012
20〜300 2 0.2
5 20〜400 2.6 3
6 20〜600 3 0.5
8 −0.005
−0.014
20〜800 3 4 5
10 20〜800 3 4 5 6
12 −0.006
−0.017
20〜1000 4 5 6 8
13 25〜1000 4 5 6 8
15 25〜1000 4 5 6 8 10
16 30〜1200 4 5 6 8 10
20 −0.007
−0.020
30〜1200 4 5 6 8 10 12   1.0
25 35〜1200 4 5 6 8 10 12 16
30 35〜1500 6 8 10 12 16 20
35 −0.009
−0.025
35〜1500 8 10 12 16 20 24
40 50〜1500 10 12 16 20 24 30
50 65〜1500  12 16 20 24 30

追加工

YSSBB ステンレス リニアシャフト 両側めねじ

ご注文形式

YSSBB ステンレス リニアシャフト 両側めねじ
