YSED リニアシャフト 片側段付めねじ 片側段付

材質・公差

YSED
D公差g6
材質SUJ2
高周波焼入れ(D部のみ)硬度HRC60C〜
YSED リニアシャフト 片側段付めねじ 片側段付

形式

YSED リニアシャフト 片側段付めねじ 片側段付
形式 Dg6 L G H P Q M(並目)
選択

Y
最小

R C
1㎜単位で指定
YSED 8 −0.005
−0.014
24〜800 2≦G≦P×4

2≦H≦Q×5

6


Q≧3

3 4 5                 20 0.3 0.5
10 24〜800 6〜 8
3 4 5 6
12 −0.006
−0.017
24〜1000 6〜10 Q≧5 3 4 5 6 8
13 24〜1000 6〜11 3 4 5 6 8 10
15 24〜1000 6〜13
3 4 5 6 8 10
16 24〜1200 6〜14
  4 5 6 8 10
20 −0.007
−0.020
29〜1200 8〜17   4 5 6 8 10 12         25 1.0
25 29〜1200 8〜22
Q≧10   4 5 6 8 10 12 16
30 34〜1500 9〜27       6 8 10 12 16 20     30
35 −0.009
−0.025
39〜1500 9〜32 Q≧16         8 10 12 16 20 24   35 0.5
40   44〜1500 11〜37



      10 12 16 20 24 30 40
50   74〜1500  11〜47             12 16 20 24 30 70

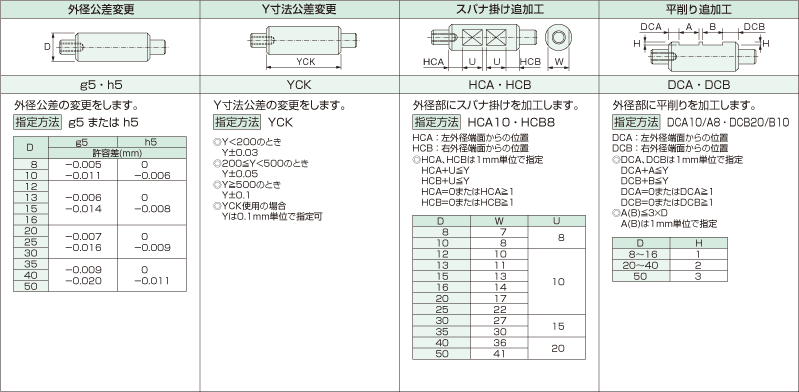

追加工

YSED リニアシャフト 片側段付めねじ 片側段付

ご注文形式

YSED リニアシャフト 片側段付めねじ 片側段付
