ストレートナット YNS-R(L)

特 長

YTR-Rスタンダード台形ねじ軸
  • 材質はすべり伝導の機能(耐摩耗、低摩擦係数)を充分満足させるBC6を使用しています。
  • 右ネジはYNS-Rタイプになります。
  • 左ネジはYNS-Lタイプになります。
ストレートナット YNS-R(L)
材質BC6(青銅鋳物)
公差精度7H

諸 元

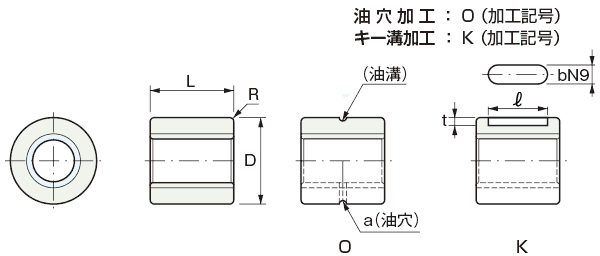

yts_fig
形式 P
ピッチ
Dh8
外径
L
全長
R 追加加工寸法 重量
(kgf)
付属キー
(S50C)
a bN9 t
YNF-R(L)-10 2 20 20 1 1.5 4 2 10 0.04 YKM 4×10
YNF-R(L)-12 2 22 22 1 1.5 4 2 15 0.05 YKM 4×15
YNF-R(L)-14 3 22 22 1 1.5 4 2 15 0.05 YKM 4×15
YNF-R(L)-16 3 28 26 1 1.5 5 2.5 20 0.10 YKM 5×20
YNF-R(L)-18 4 32 31 1.5 2 7 2.5 20 0.16 YKM 7×20
YNF-R(L)-20 4 32 31 1.5 2 7 2.5 20 0.15 YKM 7×20
YNF-R(L)-22 5 36 40 1.5 2.5 7 2.5 25 0.24 YKM 7×25
YNF-R(L)-25 5 36 40 1.5 2.5 7 4 25 0.21 YKM 7×25
YNF-R(L)-28 5 44 45 2 2.5 10 4 30 0.39 YKM 8×30
YNF-R(L)-32 6 44 45 2 2.5 10 4.5 30 0.32 YKM 8×30
YNF-R(L)-36 6 52 49 2 3 12 5 40 0.53 YKM 8×40
YNF-R(L)-40 6 58 57 2 3 15 5 40 0.72 YKM 8×40
YNF-R-45 8 64 62 1.5 4 15 5 50 1.00 YKM 10×50
YNF-R-50 8 68 67 1.5 4 15 5 50 1.13 YKM 10×50

※YNS-R-45、50は右ねじ標準となりますので左ねじの場合はご相談下さい。
