ステンレス台形ねじ軸 SYTr-R

特 長

台形ねじ軸 SYTr-R(L)
  • 材質はオーステナイト系ステンレス鋼SUS304を使用し、ねじは転造で成形されています。
  • 耐食性、耐摩耗性にすぐれています。
  • 右ねじが標準です。
  • 軸端加工も行います。
SYTr-R
材質SUS304(オーステナイト系ステンレス鋼)
公差精度7e

諸 元

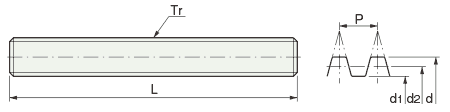

ytr_fig
形式 P
ピッチ
θ°
リード角
d
外径
d2
有効径
d1
谷径
長さL(㎜) 重量
(㎏/m)
軸長最大
(㎜)
400 500 1000〜2500 3000 3500
SYTr-R-10 2 4°03' 10 9 7.5           0.6 3000
SYTr-R-12 2 3°19' 12 11 9.5           0.8 3000
SYTr-R-14 3 4°22' 14 12.5 10.5           1 3000
SYTr-R-16 3 3°46' 16 14.5 12.5           1.3 3000
SYTr-R-18 4 4°33' 18 16 13.5           1.6 3000
SYTr-R-20 4 4°03' 20 18 15.5           2 3000
SYTr-R-22 5 4°40' 22 19.5 16.5           2.3 3000
SYTr-R-25 5 4°03' 25 22.5 19.5           3.1 3000
SYTr-R-28 5 3°34' 28 25.5 22.5           4 3000
SYTr-R-32 6 3°46' 32 29 25.5           5.2 3000


 標準在庫製品
