YU-LUU ハウジングロングタイプ

特 長

内部には標準型リニアブッシュが装着されております。アルミボディに白アルマイト処理を行い防錆効果を向上してあります。

部品材質構成
ハウジング アルミ合金
ハウジング表面はアルマイト処理をしております。
内蔵ベアリング 外 筒 SUJ2
保持器 樹脂(POM)
ボール SUJ2
リングシール ニトリルゴム
YU-LUU ハウジング ロングタイプ

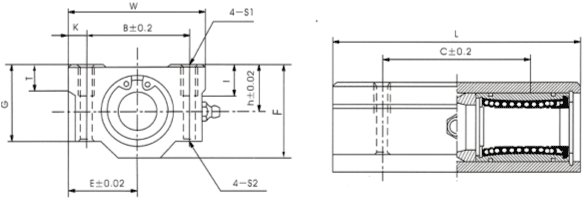

諸 元

YU-LUU ハウジング ロングタイプ
形式 主要寸法と許容差 負荷定格 DXF
内径 ハウジング 取付 C
(kgf)
Co
(kgf)
dr H E W L F G T B C K S1 S2 I
YU-10LUU 10 13 20 40 68 26 21 8 28 46 6 M5 4.3 12 588 1097
YU-12LUU 12 15 21 42 70 28 24 8 30.5 50 5.75 M5 4.3 12 813 1568
YU-13LUU 13 15 22 44 75 30 24.5 8 33 50 5.5 M5 4.3 12 813 1568
YU_16LUU 16 19 25 50 85 38.5 32.5 9 36 60 7 M5 4.3 12 1234 2352
YU-20LUU 20 21 27 54 96 41 35 11 40 70 7 M6 5.2 12 1401 2744
YU-25LUU 25 26 38 76 130 51.5 42 12 54 100 11 M8 7 18 1558 3136
YU-30LUU 30 30 39 78 140 59.5 49 15 58 110 10 M8 7 18 2489 5488
YU-35LUU 35 34 45 90 155 68 54 18 70 120 10 M8 7 18 2646 6272
YU-40LUU 40 40 51 102 175 78 62 20 80 140 11 M10 8.7 25 3430 8036
YU-50LUU 50 52 61 122 215 102 80 25 100 160 11 M10 8.7 25 6076 15895

単位(㎜)
