YTC-LUU オーバルフランジロングタイプ(センター)

特 長

2個の樹脂保持器が組込まれているため、ショートタイプより許容荷重とモーメントが増加。表面は無電解ニッケルメッキ付。

部品材質構成
外 筒SUJ2
保持器樹脂(POM)
ボールSUJ2
リングシールニトリルゴム
無電解ニッケル鍍金付

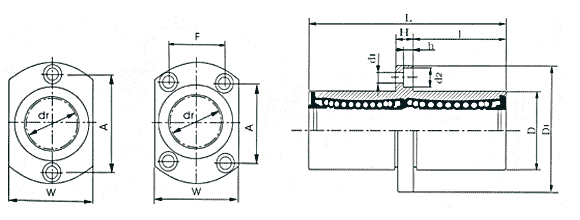

YTC-LUU オーバルフランジ ロングタイプ(センター)

諸 元

YTC-LUU オーバルフランジ ロングタイプ(センター)
形式 玉列数 主要寸法と許容差 直角度
(最大)
同軸度
(最大)
基本定格荷重 DXF
内径 外径 全長 I フランジ 取付穴 C
(kgf)
Co
(kgf)
dr 許容差 D 許容差 L 許容差 D1 W H A F d1 d2 h
YTC-6LUU 4 6 0
-0.010
12 0
-0.013
35 0
-0.30
15.0 28 18 5 20 3.5 6 3.1 0.015 0.015 33 54
YTC-8LUU 4 8 15 45 20.0 32 21 5 24 3.5 6 3.1 44 80
YTC-10LUU 4 10 19 0
-0.016
55 24.5 40 25 6 29 4.5 7.5 4.1 60 112
YTC-12LUU 4 12 21 57 25.5 42 27 6 32 4.5 7.5 4.1 83 160
YTC-13LUU 4 13 23 61 27.5 43 29 6 33 4.5 7.5 4.1 83 160
YTC-16LUU 5 16 28 70 32.0 48 34 6 31 22 4.5 7.5 4.1 126 240
YTC-20LUU 5 20 0
-0.012
32 0
-0.019
80 36.0 54 38 8 36 24 5.5 9 5.1 0.020 0.020 143 280
YTC-25LUU 6 25 40 112 0
-0.40
52.0 62 46 8 40 32 5.5 9 5.1 159 320
YTC-30LUU 6 30 45 123 56.5 74 51 10 49 35 6.6 11 6.1 254 560

単位(㎜)
