SK サポートユニット(水平仕様タイプ)

特 長

シャフトを固定するユニットです。シャフトを水平に固定する時に最適。アルミ材に白アルマイト処理で防錆効果を向上してあります。

部品材質構成
本体材質 アルミ合金
ネジ材質 ステンレス
表面はアルマイト処理しております。
SK サポートユニット(水平仕様タイプ)

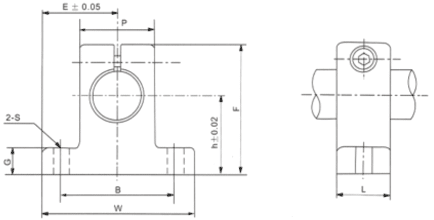

諸 元

SK サポートユニット(水平仕様タイプ)
形式 主要寸法 ボルト DXF
締付ボルト 取付ボルト
内径 h E W L F G P B S
dr
SK-10A 10 20 21 42 14 32.8 6 18 32 5.5 M4 M5
SK-12A 12 23 21 42 14 37.5 6 20 32 5.5 M4 M5
SK-13A 13 23 21 42 14 37.5 6 20 32 5.5 M4 M5
SK-16A 16 27 24 48 16 44 8 25 38 5.5 M4 M5
SK-20A 20 31 30 60 20 51 10 30 45 6.6 M5 M6
SK-25A 25 35 35 70 24 60 12 38 56 6.6 M6 M6
SK-30A 30 42 42 84 28 70 12 44 64 9 M6 M8

単位(㎜)
