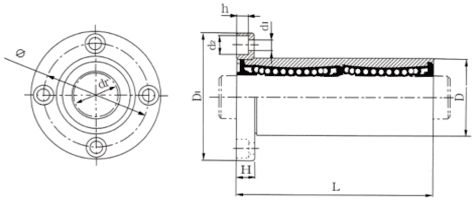

YF-LUU 带圆法兰直线轴承・长型（端面）
特 长
由于装有两个树脂保持器，因此与短型相比，允许的载荷和力矩增加了。表面为采用非电解镀镍加工。
| 零件材质组成 |
| 外 筒 | SUJ2 |
| 保持器 | 树脂(POM) |
| 滚珠 | SUJ2 |
| 封口圈 | 丁腈橡胶 |
| 电解镀镍 |
|---|
技术指标
| 形式 |
滚珠列数 |
主要尺寸和公差 |
垂直度
(最大)
| 同轴度
(最大)
| 基本额定负荷 |
DXF |
| 内径 |
外径 |
全长 |
法兰盘 |
安装孔 |
C
(kgf)
| Co
(kgf) |
| dr |
许可公差 |
D |
许可公差 |
L |
许可公差 |
D1 |
H |
φ |
d1 |
d2 |
h |
| YF-6LUU |
4 |
6 |
0
-0.009 |
12 |
0
-0.013 |
35 |
0
-0.30 |
28 |
5 |
20 |
3.5 |
6 |
3.1 |
0.015 |
0.015 |
33 |
54 |
|
| YF-8LUU |
4 |
8 |
15 |
45 |
32 |
5 |
24 |
3.5 |
6 |
3.1 |
44 |
80 |
|
| YF-10LUU |
4 |
10 |
19 |
0
-0.016 |
55 |
40 |
6 |
29 |
4.5 |
7.5 |
4.1 |
60 |
112 |
|
| YF-12LUU |
4 |
12 |
21 |
57 |
42 |
6 |
32 |
4.5 |
7.5 |
4.1 |
83 |
160 |
|
| YF-13LUU |
4 |
13 |
23 |
61 |
43 |
6 |
33 |
4.5 |
7.5 |
4.1 |
83 |
160 |
|
| YF-16LUU |
5 |
16 |
28 |
70 |
48 |
6 |
38 |
4.5 |
7.5 |
4.1 |
126 |
240 |
|
| YF-20LUU |
5 |
20 |
0
-0.012 |
32 |
0
-0.019 |
80 |
0
-0.40 |
54 |
8 |
43 |
5.5 |
9 |
5.1 |
0.020 |
0.020 |
143 |
280 |
|
| YF-25LUU |
6 |
25 |
40 |
112 |
62 |
8 |
51 |
5.5 |
9 |
5.1 |
159 |
320 |
|
| YF-30LUU |
6 |
30 |
45 |
123 |
74 |
10 |
60 |
6.6 |
11 |
6.1 |
254 |
560 |
|
単位(㎜)
